Нейтральные электромагнитные реле

Нейтральным электромагнитным реле называют такое, у которого при отсутствии тока в обмотке управления магнитный поток в магнитной системе также отсутствует, т. е. нс имеет предварительного намагничивания.

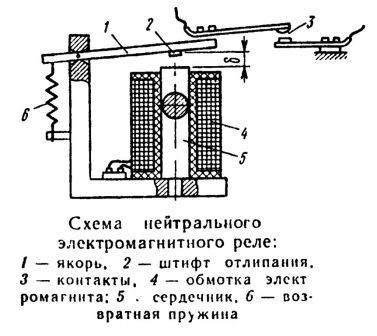

Реле (рисунок) состоит из электромагнита, по обмотке которого пропускается постоянный ток. подвижного якоря с возвратной пружиной, создающей противодействующее усилие, и контактов. Подвижный контакт с помощью контактной плоской пружины прикреплен к якорю. Обмотка электромагнита является частью распорядительной цепи, а контакты — частью исполнительной цепи. При пропускании тока по обмотке электромагнита его сердечник намагничивается и притягивает якорь. Магнитный поток замыкается через ярмо, сердечник и якорь. При этом происходит замыкание контактов в исполнительной цепи. Контактная пружина служит для обеспечения давления и более надежного замыкания контактов. На якоре снизу имеется немагнитный «штифт отлипания». Он служит для облегчения отхода якоря от сердечника при выключении тока. Этот отход якоря от сердечника затруднен из-за остаточного магнетизма сердечника.


Надежность работы реле определяется надежностью работы контактной системы. Контакты делят на замыкающие или нормально разомкнутые (разомкнуты при отсутствии тока и замыкаются при срабатывании реле); размыкающие или нормально замкнутые (замкнуты при отсутствии тока и размыкаются при срабатывании реле), переключающие (управляющие двумя электрическими це¬пями: одна электрическая цепь замыкается при срабатывании реле, вторая — при его отпускании).


Существуют конструкции нейтрального электромагнитного реле переменного тока. В них на якорь реле действуют два магнитных потока, сдвинутых по фазе. Это достигается раздвоением сердечника и устройством двух обмоток.
В последние годы получают внедрение миниатюрные электромагнитные реле, к ним относятся язычковые реле повышенной надежности и быстродействия
