Работа частотного преобразователя с насосом ч1

Частотный преобразователь является незаменимым устройством при реализации задач водоснабжения объектов разливного уровня: от небольшого дачного кооператива, до снабжения питьевой водой больших населенных пунктов. В этой статье мы рассмотрим основные схемы управления насосами и особенности настройки частотных преобразователей бренда M-driver.

Рассмотрим несколько наиболее популярных схем:

А) Схема поддержания давления в системе по датчику давления

При данном способе частотный преобразователь позволяет изменять скорость вращения электродвигателя насоса, стабилизируя давление в системе на заданном уровне.

Как правило, в системе устанавливается датчик избыточного давления, например, РОСМА РПД-И с верхним диапазоном измерения 6, 10 или 16 бар. Данный датчик измеряет давление в системе, преобразует его в унифицированный токовый сигнал 4-20 мА и передает на аналоговый вход (AI) частотного преобразователя.

Аналоговый сигнал стандарта 4-20 мА, который также называют “токовой петлей” имеет несколько преимуществ:

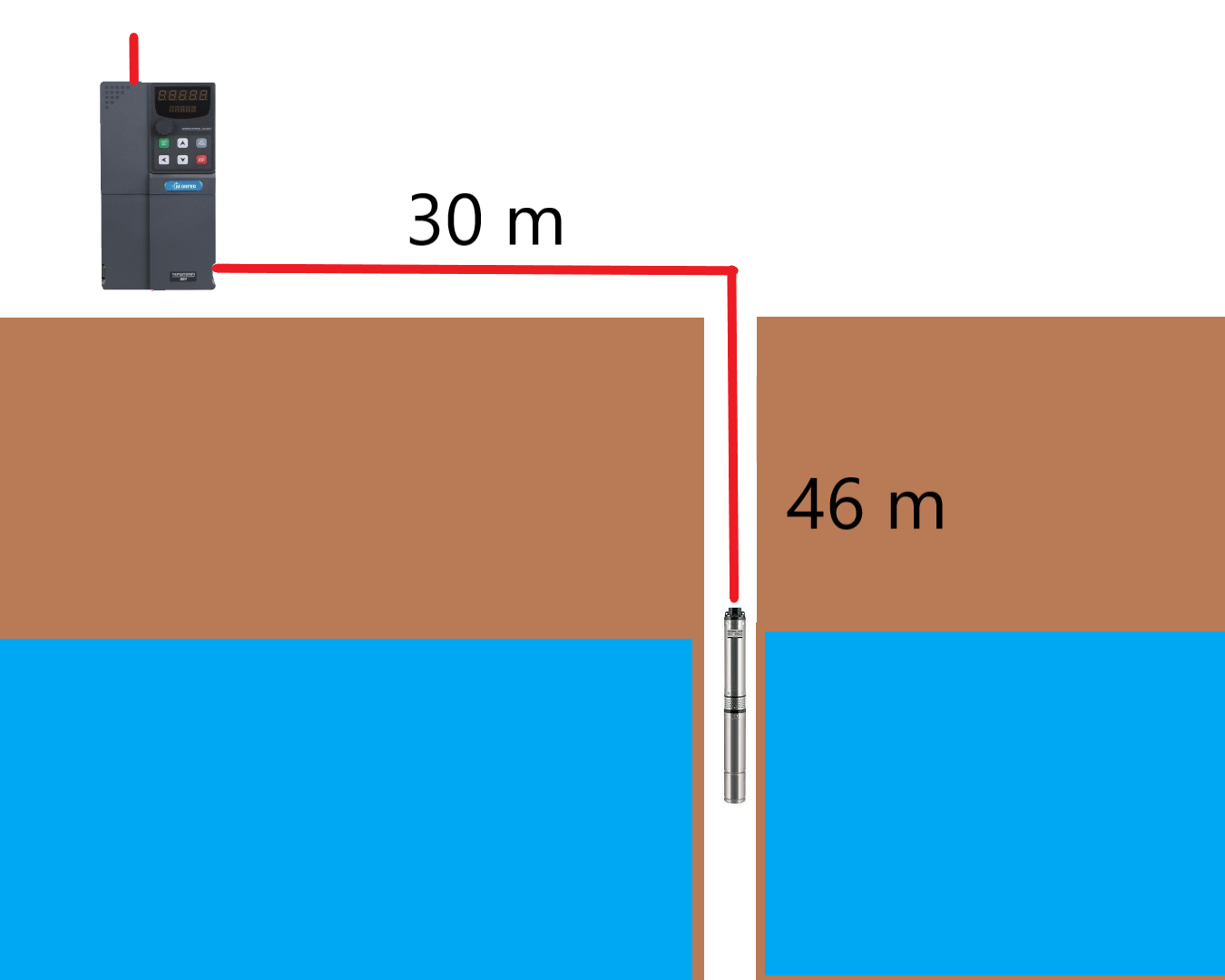

  1. Токовый сигнал можно передавать на большие расстояния, до нескольких сто метров, в отличии от сигнала напряжения 0-10В, в котором происходит падение напряжения на сопротивлении проводов.

  2. Легко можно диагностировать обрыв линии связи, т.к. 0 бар соответствует 4 мА. Если при обрыве линии связи 4 мА не доходит до аналогового входа в частотный преобразователь, то мы имеем--обрыв линии связи.



4 мА= 0 бар

0 мА (нет тока) = обрыв линии (провода от датчика)



  1. Данный тип сигнала меньше подвержен влиянию внешних помех.

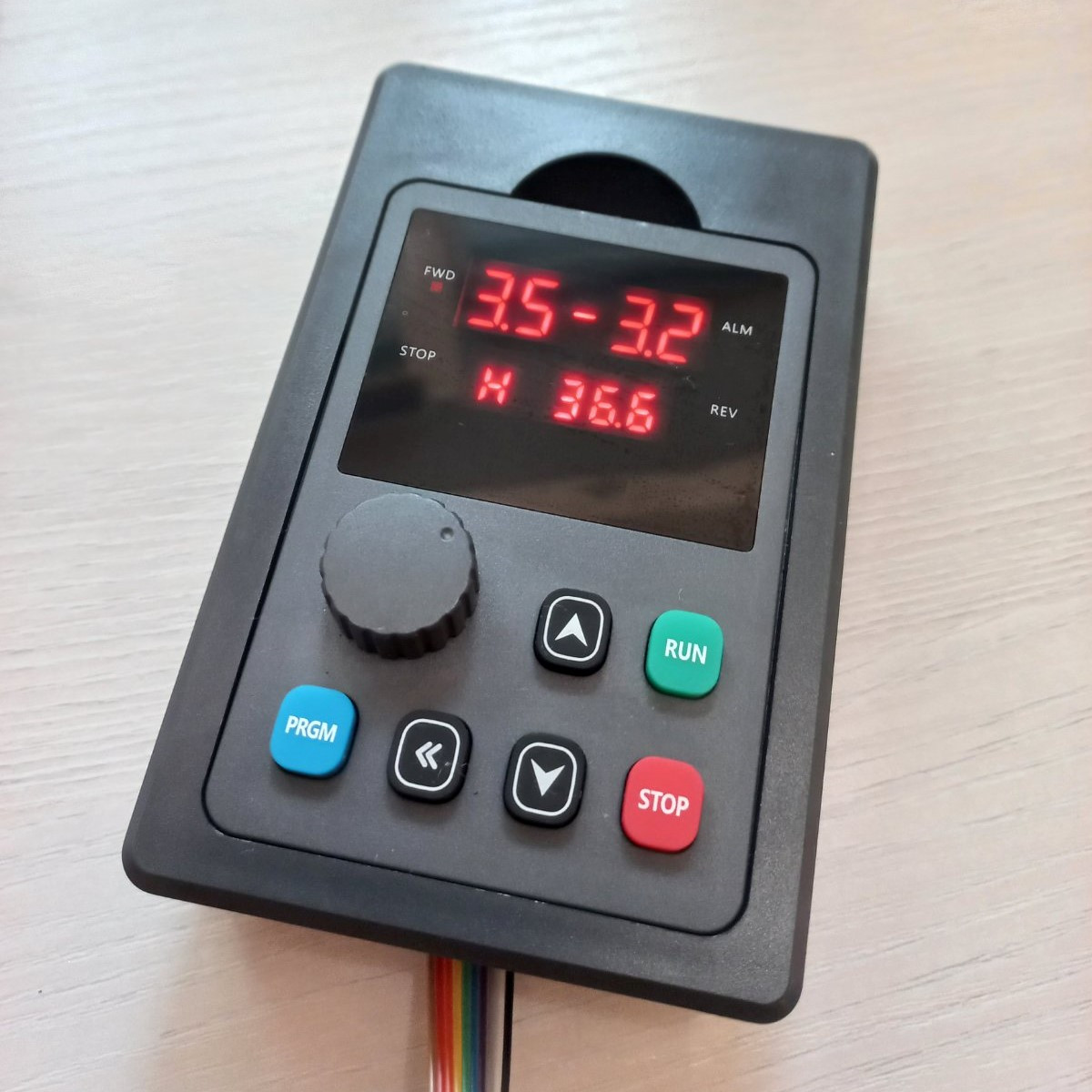

Для данной задачи мы рекомендуем использовать частотные преобразователи M-driver серии 900G, т.к. они имеют встроенный блок питания 24 VDC c максимальным выходным током до 200 мА. Также в данной серии частотных преобразователей на панель можно выводить до трех параметром одновременно: желаемое давление в системе (в бар), реальное давление в системе (в бар) и третью величину, которую выбирает пользователь через параметр F6-02.

F6-02

Отображение параметра во второй строчке дисплей

0: реальная частота

1: скорость вращения

2: выходной ток

3: напряжение в шине постоянного тока

4: выходное напряжение

5: выходная мощность

6: значение сигнала обратной связи (U0-18)

7: резерв

8: AI1 напряжение

9: Температура мотора



Контроль сразу трех параметров очень удобная функция при отладке систему управления.

Схема подключения

  • Пуск, Стоп осуществляется со встроенной панели управления.

  • Ввод задания и настроек для ПИ регулятора осуществляется со встроенной панели управления.

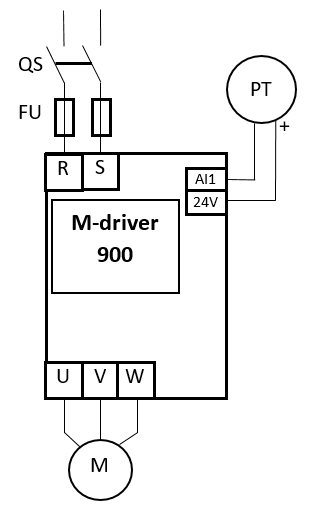

  1. Подключите датчик давления (PT) c унифицированным токовым сигналом 4-20 мА к клеммам AI1, 24V, как показано на рисунке.

  2. Ввод задания и настроек для ПИ регулятора осуществляется с панели управления.

Отображение оперативных данных:

U0-17   Уставка ПИ регулятора

U0-18   Обратная связь ПИ регулятора

Код

Параметр

Значение

Описание

F8-06

Режим управления двигателем

0

0: Управление U/f

F2-00

Настройка кривой U/f

2

2: Квадратичная U/f

F0-00

Выбор источника

команд

0

0: Команда запуска с панели управления

F0-01

Выбор источника задания основной частоты

6

6: Подача воды под постоянным давлением


F5-08

Тип датчика

1

1: 4~20 мА

F0-04

Время ускорения

20 с

0-500 с

F0-05

Время торможения

20 с

0-500 с

F0-07

Формат аналогового входного сигнала

0002

единицы: AI1 = 2 (4-20mA)

F5-00

Источник задания

PID-регулятора

0

0: уставка F5-01

F5-01

Опорное значение PID-регулятора

3,5 бар

Через значение этого параметра устанавливается
задание ПИ регулирования (бар)

F5-02

Источник обратной связи ПИ-регулятора

0

0: AI1



F5-03

Направление ПИ -регулятора

0

0: Положительный эффект. Когда сигнал обратной связи ПИ-регулятора меньше заданного значения, выходная частота инвертора увеличивается.

F5-04

Пропорциональное усиление ПИ-регулятора ускорения Kp

20,0



F5-05

Время интегрирования ПИ-регулятора ускорения Ki

0,80 c



F5-06

Пропорциональное усиление ПИ-регулятора замедления Kp

20,0



F5-07

Время интегрирования ПИ-регулятора замедления Ki

0,01 c



F5-09

Диапазон датчика

16,0 бар

Максимальный диапазон измерения давления датчиком.
